Здравствуйте, уважаемые читатели.

Меня зовут Донской Эдуард Олегович. Я — главный врач клиники, специализирующейся на заболеваниях суставов и позвоночника в Санкт-Петербурге. По основной специализации я — травматолог-ортопед и вертеброневролог. Мой практический стаж — более 36 лет.

Сегодня мы продолжаем нашу серию статей о том, как читать рентгеновские снимки. Мы уже разобрали коленный, лучезапястный и голеностопный суставы. Теперь я снова возвращаюсь к тазобедренному суставу, потому что это одна из самых частых тем в моём кабинете.

Тазобедренный сустав — это не просто «шарик в чашке». Это сложнейший механизм, который держит вес всего тела и обеспечивает нам прямохождение. Рентген здесь имеет свою анатомию, свои ориентиры и свои «ловушки», в которых легко ошибиться неподготовленному человеку.

Я хочу, чтобы вы перестали бояться своего снимка и начали его понимать. Когда вы видите головку бедра, вертлужную впадину, суставную щель, линию Шентона — вы перестаёте паниковать, потому что знаете, что это значит. Вы начинаете задавать врачу правильные вопросы.

Но запомните главное правило: вы учитесь читать снимок, но диагноз ставит только врач. Рентген — это картинка, а не истина в последней инстанции. Только доктор, оценив ваши жалобы, осмотр, походку и анализы, может сказать: «У вас коксартроз 2 стадии» или «Это не артроз, это другое».

Сегодня я проведу вас по вашему снимку тазобедренного сустава — от головки бедра до вертлужной впадины. Я покажу, где искать самое важное, на что обращать внимание и какие вопросы задавать врачу.

Часть 1. Что вы видите на снимке ТБС? Анатомия для обывателя.

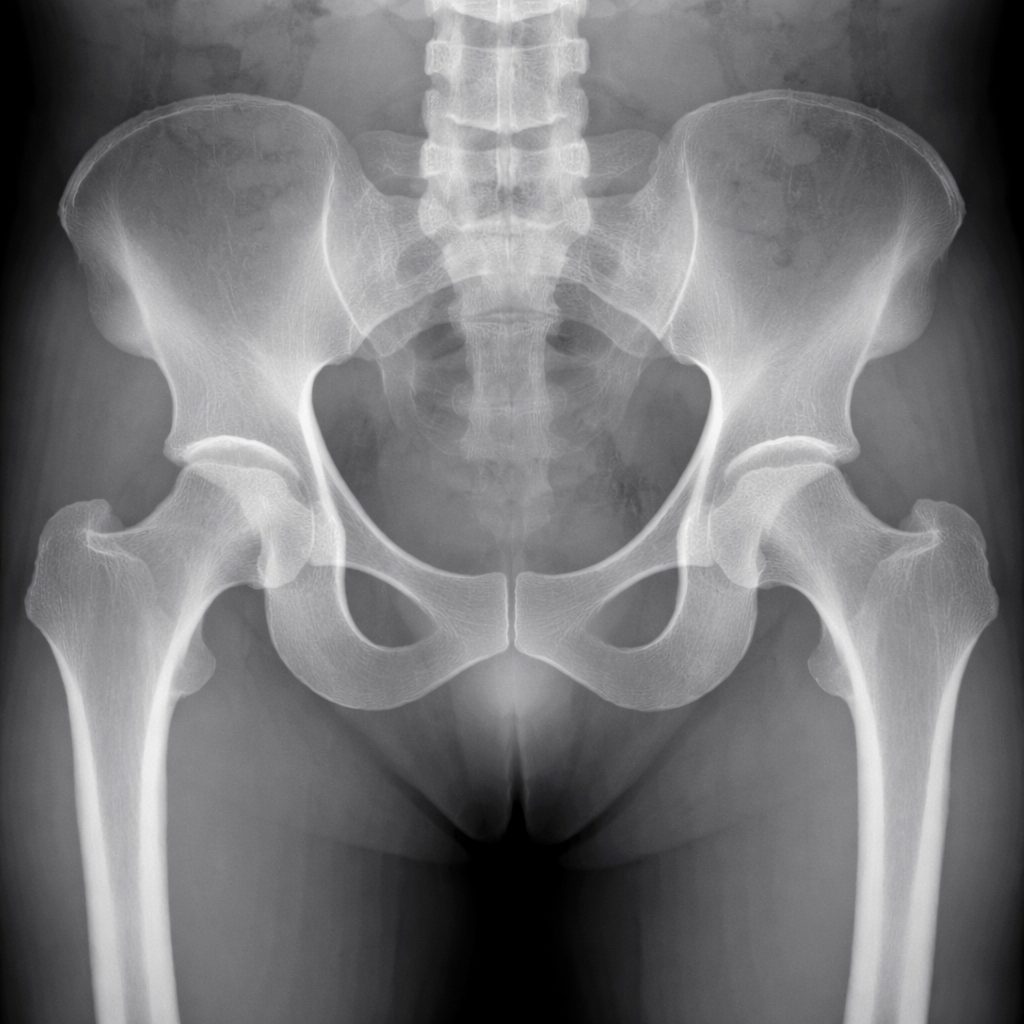

Возьмите свой рентгеновский снимок тазобедренного сустава. Обычно делают прямую проекцию (передне-заднюю) с захватом обоих суставов для сравнения. Иногда — боковую (аксиальную) или с отведением бедра.

Разберём анатомию на прямой проекции:

А. Головка бедренной кости (caput femoris):

• Это круглое, чёткое образование в виде идеального или почти идеального шара. Она находится в верхней части бедренной кости.

• В центре головки есть небольшое углубление — ямка головки бедра (fovea capitis) — место прикрепления связки головки бедра. В норме она видна как небольшое тёмное пятнышко в центре шара (около 3–5 мм в диаметре).

• Головка должна быть гладкой, без уплощений, деформаций и остеофитов.

Что может быть:

• Уплощение головки — признак коксартроза или аваскулярного некроза.

• Остеофиты по краям головки — признак артроза.

• «Грибовидная» деформация — при тяжёлом коксартрозе или болезни Пертеса (в детстве).

Б. Шейка бедренной кости (collum femoris):

• Это суженная часть, соединяющая головку с телом бедренной кости. Она похожа на «мостик» или «перешеек».

• Шейка имеет определённый угол наклона к телу бедренной кости — шеечно-диафизарный угол (ШДУ). В норме он составляет 125–135 градусов. Это очень важный параметр!

• Шейка должна быть целостной — без линии перелома.

Что может быть:

• Перелом шейки бедра — линия перелома (тёмная полоса) поперёк шейки. Часто у пожилых людей после падения. Это состояние, требующее экстренной операции!

• Варусная деформация — угол меньше 120° (шейка стоит более горизонтально, нагрузка на головку увеличивается).

• Вальгусная деформация — угол больше 140° (шейка стоит более вертикально).

• Склероз шейки — уплотнение кости (может быть при артрозе или после травмы).

В. Вертлужная впадина (acetabulum):

• Это «чашка» или «гнездо» в тазовой кости, куда входит головка бедра.

• Верхний край вертлужной впадины называется крышей вертлужной впадины. Она должна быть ровной, чёткой, без склероза.

• Головка бедра должна быть хорошо «вписана» в эту впадину — примерно на 2/3 своего объёма.

Что может быть:

• Субхондральный склероз крыши — белое уплотнение кости под хрящом (при артрозе).

• Остеофиты по краям крыши (при артрозе).

• Кисты — тёмные округлые образования в кости (при артрозе).

• Дисплазия вертлужной впадины — крыша слишком пологая, головка «выскальзывает» (подвывих).

Г. Суставная щель:

• Это тёмная (серо-чёрная) полоска между головкой бедра и вертлужной впадиной. Она занимает пространство, где находится хрящ и суставная жидкость.

• В норме она равномерная по ширине (около 3–5 мм) и повторяет форму головки.

Что может быть:

• Сужение щели — главный признак коксартроза. Чаще сужается в верхне-наружном отделе (где нагрузка максимальна).

• Неравномерное сужение — признак дисплазии или подвывиха.

Д. Большой и малый вертелы:

• Это костные выступы на бедренной кости (чуть ниже шейки). К ним крепятся крупные мышцы (ягодичные и сгибатели).

• Они должны быть чёткими, без остеофитов и переломов.

Что может быть:

• Перелом вертела — часто у пожилых людей.

• Остеофиты на вертелах — при артрозе или энтезопатиях (воспаление мест прикрепления мышц).

Е. Линия Шентона (Shenton's line):

• Это воображаемая плавная дуга, которая проходит по нижнему краю шейки бедра и продолжается по нижнему краю лобковой кости.

• В норме эта линия должна быть плавной, непрерывной, без изломов. Если она прерывается или имеет ступеньку — это признак смещения головки (вывих, подвывих, перелом).

Ж. Мягкие ткани:

• Серая тень вокруг сустава — мышцы, капсула.

• Кальцификаты — белые пятна в мягких тканях (могут быть при отложении солей или при травме).

Часть 2. Пошаговый алгоритм чтения снимка тазобедренного сустава.

Я всегда учу пациентов читать снимок в строгой последовательности. Не хаотично, а по шагам.

Шаг 1. Оцените качество снимка.

Убедитесь, что:

• Снимок чёткий (не смазанный).

• На нём указаны ФИО, дата, сторона (правое/левое бедро).

• Есть маркер (буква L или R).

• Оба тазобедренных сустава (если снимок обзорный) симметричны. Если один сустав больше, чем другой — это может быть отёк, гематома или вывих.

Шаг 2. Проверьте целостность шейки бедра. (Критично!)

Это самый важный шаг при травме! Если вы упали или резко повернулись и чувствуете боль в паху — ищите:

• Линию перелома — тёмная полоса (трещина) поперёк шейки бедра. Она может быть тонкой и едва заметной!

• Ступеньку — смещение отломков (головка стоит не на одной оси с шейкой).

• Укорочение и ротацию шейки — при переломе шейка часто поворачивается наружу (это видно на снимке как изменение положения головки).

• Импрессию — вколоченный перелом, когда головка «вдавливается» в шейку. Часто видно уплотнение кости.

Если есть сомнения — срочно к врачу! Перелом шейки бедра у пожилых — это состояние, требующее экстренной операции (эндопротезирования). Без операции пациент может не встать.

Шаг 3. Найдите и оцените суставную щель.

Суставная щель ТБС — это тёмная полоска между головкой бедра и вертлужной впадиной. В норме она должна быть:

• Равномерной по ширине (головка как бы «плавает» во впадине с равномерным зазором).

• Чёткой, без «размытости».

• Одинаковой по всей окружности головки.

При коксартрозе (артрозе ТБС):

• Щель сужается неравномерно. Чаще всего — в верхне-наружном отделе (где нагрузка максимальна).

• Щель может сужаться до полного исчезновения (кость касается кости).

• Головка бедра может смещаться (подвывих) — тогда щель становится шире с одной стороны и уже с другой.

Шаг 4. Оцените форму и положение головки бедра.

У здорового сустава:

• Головка бедра — круглая, гладкая, чёткая.

• Она хорошо центрирована в вертлужной впадине.

• Её поверхность ровная, без уплощений.

При коксартрозе:

• Головка может уплощаться, становиться овальной или даже грибовидной.

• Появляются остеофиты — костные шипы по краям головки.

• Головка может смещаться (мигрировать) вверх и наружу — это признак подвывиха.

Шаг 5. Оцените состояние вертлужной впадины (крыши).

У здорового сустава:

• Крыша впадины — ровная, гладкая, чёткая.

• Нет склероза (уплотнения кости) под крышей.

При коксартрозе:

• Крыша становится неровной, бугристой.

• Появляется субхондральный склероз — белое уплотнение кости прямо под хрящом.

• Появляются остеофиты по краям крыши.

• Могут появиться кисты — тёмные округлые образования в кости.

Шаг 6. Оцените линию Шентона (Shenton's line).

Это очень важный тест для выявления подвывиха головки. Мысленно проведите дугу от нижнего края шейки бедра к нижнему краю лобковой кости.

• В норме: линия плавная, непрерывная, как одна дуга.

• При патологии: линия прерывается, имеет «ступеньку» или излом. Это говорит о том, что головка смещена (подвывих) — часто при дисплазии, коксартрозе 3–4 стадии или переломе.

Шаг 7. Оцените шеечно-диафизарный угол (ШДУ).

Этот угол измеряется на рентгене. В норме — 125–135 градусов.

• Если угол меньше нормы (менее 120°) — это варусная деформация. Шейка бедра стоит более горизонтально. Это увеличивает нагрузку на головку и ускоряет артроз.

• Если угол больше нормы (более 140°) — это вальгусная деформация. Шейка стоит более вертикально. Это также меняет биомеханику и может приводить к артрозу.

Этот параметр особенно важен для планирования операций (корригирующих остеотомий).

Шаг 8. Ищите остеофиты (костные шипы).

Остеофиты при коксартрозе появляются в характерных местах:

• По краям головки бедра (снизу и сверху).

• По краям крыши вертлужной впадины.

• В области шейки бедра (особенно снизу).

• Вокруг ямки головки бедра.

Как выглядят: как клювовидные, шиповидные выступы белого цвета. Чем их больше и массивнее — тем запущеннее процесс.

Шаг 9. Ищите кисты и склероз.

• Субхондральный склероз — белое уплотнение кости под хрящом (в головке бедра и в крыше впадины).

• Кисты — округлые тёмные «дырочки» в кости. Они могут быть единичными или множественными.

Шаг 10. Оцените мягкие ткани (косвенно).

• Отёк мягких тканей — увеличение серой тени вокруг сустава (может быть при синовите, травме, воспалении).

• Кальцификаты — белые точки в мышцах (могут быть при окостенении мышц или при отложении солей, например, после травмы).

• Газ — чёрные пузырьки в мягких тканях (признак инфекции или газовой гангрены — редко, но бывает).

Часть 3. Как определить стадию коксартроза по рентгену?

Я использую классификацию Келлгрена-Лоуренса, адаптированную для тазобедренного сустава.

Часть 4. Чего рентген ТБС НЕ показывает (и это очень важно!)

Рентген тазобедренного сустава имеет свои серьёзные ограничения.

Рентген ТБС НЕ показывает:

• Состояние хряща напрямую (мы видим только щель, а не сам хрящ). Для оценки хряща нужна МРТ или артроскопия.

• Мягкие ткани (мышцы, сухожилия, капсулу сустава, лаборальный комплекс) — для них нужна МРТ.

• Воспаление синовиальной оболочки (синовит) — только косвенно по отёку. Для подтверждения нужны анализы (СОЭ, СРБ) и МРТ.

• Остеопороз (ранние стадии) — для этого нужна денситометрия.

• Аваскулярный некроз головки бедра на ранних стадиях — на рентгене он виден только на 3–4 стадии, когда головка уже «сплющена». Для ранней диагностики нужна МРТ.

• Переломы шейки бедра на ранних стадиях — иногда линия перелома не видна на рентгене в первые часы после травмы. Тогда нужна КТ или МРТ.

Если у вас:

• Боль в паху или ягодице, а на рентгене — всё чисто? Это может быть воспаление сухожилий (энтезопатия), бурсит, лаборальный разрыв или даже грыжа в поясничном отделе. Нужны дополнительные обследования.

• Ограничение движения и боль, а на рентгене — 1 стадия? Нужна МРТ для оценки хряща и мягких тканей.

• Вы упали, а на рентгене — целая шейка? Иногда нужна КТ, чтобы исключить трещину.

Часть 5. Какие вопросы задать врачу после просмотра снимка?

Теперь, когда вы умеете читать снимок, вы можете задавать осмысленные вопросы.

1. «Есть ли перелом шейки бедра? Если есть — какой тип? Нужна ли операция?»

2. «Какая стадия коксартроза у меня по Келлгрену-Лоуренсу?»

3. «Сужение щели — равномерное или нет? С какой стороны больше?»

4. «Есть ли остеофиты? Где именно — на головке, на крыше впадины, на шейке?»

5. «Есть ли субхондральный склероз или кисты?»

6. «Какова величина шеечно-диафизарного угла? Есть ли варусная или вальгусная деформация?»

7. «В порядке ли линия Шентона? Нет ли подвывиха головки?»

8. «Нужно ли делать МРТ для оценки хряща, мягких тканей или исключения аваскулярного некроза?»

9. «Как снимок сочетается с моими болями? Почему на снимке 2 стадия, а я почти не хожу?»

Ключевое предупреждение (обязательное!)

Уважаемые читатели, я повторяю это в каждой статье и буду повторять всегда.

Ваш рентгеновский снимок тазобедренного сустава — это только часть правды. Окончательный диагноз ставит врач, оценивая:

1. Ваши жалобы. Как болит? Где болит — в паху, в ягодице, в колене (иррадиация)? Когда болит — при ходьбе, в покое, ночью? Есть ли утренняя скованность? Есть ли хромота?

2. Клинический осмотр. Как вы ходите? Есть ли хромота? Какой объём движений в суставе (особенно ротация и отведение)? Есть ли ограничение? Есть ли боль при пальпации?

3. Ваши анализы. СОЭ, СРБ (для исключения воспаления), мочевая кислота (для исключения подагры), Анти-ЦЦП (для исключения ревматоидного артрита), витамин D (для оценки костного метаболизма).

4. Ваши дополнительные исследования. МРТ (для оценки хряща, мягких тканей, аваскулярного некроза), КТ (для сложных переломов), денситометрия (для исключения остеопороза).

Бывает так: на рентгене — «золотой» сустав, а пациент хромает и не может спать от боли (это может быть аваскулярный некроз головки, который на ранних стадиях не виден на рентгене, или лаборальный разрыв). А бывает: на рентгене — коксартроз 3 стадии, а пациент почти не жалуется (компенсированная форма).

Поэтому категорически запрещаю себе и вам:

• Ставить себе диагноз по рентгену тазобедренного сустава.

• Назначать себе лечение по интернету, глядя на снимок.

• Пугаться раньше времени (стадия 1–2 — это не приговор!).

• Откладывать визит к врачу из-за страха перед операцией.

Тазобедренный сустав — это не место для самодеятельности. Здесь цена ошибки — потеря способности ходить. Приходите ко мне на приём. Я покажу вам ваш снимок, расскажу, что я вижу, и мы вместе примем решение. Вместе — это ключевое слово.

Данный материал носит информационный характер и написан для повышения медицинской грамотности пациентов. Он не заменяет консультацию врача. Рентгеновский снимок тазобедренного сустава оценивается исключительно врачом в совокупности с клинической картиной, осмотром, анализом походки и, при необходимости, дополнительными методами исследования (МРТ, КТ, УЗИ, анализы). Самодиагностика и самолечение опасны для здоровья. При любых болях в тазобедренном суставе, паху или ягодице, а также после падений обращайтесь к специалисту.
